硫氧镁（硫酸镁—氧化镁）系列制品专用发泡剂

              （以下图片来源于客户厂区实拍）

（声明：本文中提到的所有数据均为实验数据，仅供参考，不应作为实际生产数据，切勿盲目套用，死搬硬套。使用过程生产中必须因地制宜实时调节。）

      硫氧镁双组份发泡剂：该种发泡剂是一种复合型发泡剂，它是由甲、乙两组分组成；具有高稳泡，消泡慢等性能，将其应用到发泡硫氧镁制品里面，可以起到降密的作用；其特点具体表现为：

1、发泡倍率：其发泡倍数可达到35倍；

2、稀释倍数：1公斤发泡剂可兑水20—60公斤。

3、含水率：每升发泡剂32克；

4、稳定性：1小时的沉降距不超过1CM；；

5、沁水率：1小时沁水率不超过70%。

6、耗用量：每生产1立方的防火门芯板常用量约0.6kg—0.8kg(生产密度300kg)左右。

7、泡径：泡沫细密、大小均匀，孔径在0.1-0.6mm。

8、孔状：成型孔密闭成圆形，密闭孔；

9、适用密度：所生产产品密度≥150公斤/立方；

10、所做产品具有耐水功能；

11、适合于不同工艺的生产：通过调整甲、乙发泡剂的不同比例，就可以轻松调节发泡浆料的稀稠度；

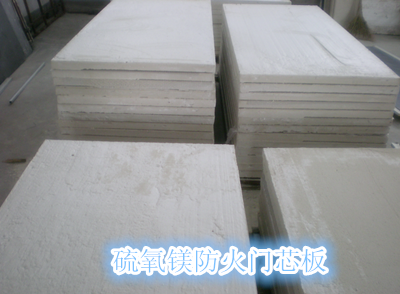

硫氧镁发泡剂、硫氧镁改性剂在硫氧镁防火门芯板上的应用：

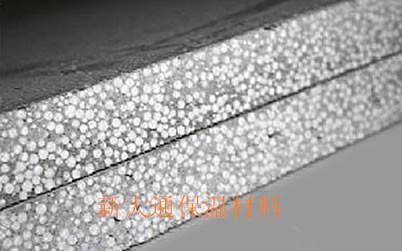

硫氧镁发泡剂、硫氧镁改性剂在外墙外保温板上的应用：

硫氧镁发泡剂、硫氧镁改性剂在彩钢硫氧镁防火保温夹芯板上的应用：

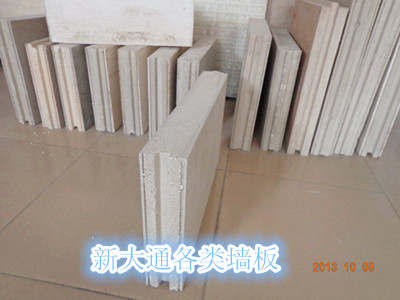

硫氧镁发泡剂、硫氧镁改性剂在各类隔墙板上的应用：

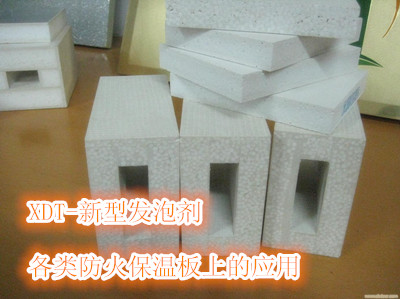

硫氧镁发泡剂、硫氧镁改性剂防火保温板上的应用：

实验小数据：600克硫氧镁胶料配合使用60克发泡剂（发泡剂：水=1:40），容重降低到283公斤/m³（湿重，非绝干密度），也就是说要生产一个立方283公斤的硫氧镁制品，大约需要60/600×283=28.3公斤的发泡剂稀释溶液，也就是说需要28.3×1/40=0.71公斤的发泡剂

备注：实验数据仅供参考，不作为实际使用依据，硫氧镁原料有差别，各地需因地制宜实时调节
